در دنیای پیچیده مهندسی نرم‌افزار، اطمینان از صحت عملکرد و قابل پیش‌بینی بودن رفتار سیستم‌ها، امری حیاتی است. کاربران انتظار دارند نرم‌افزار در شرایط مختلف، واکنش‌های درست و مورد انتظاری از خود نشان دهد. یکی از تکنیک‌های قدرتمند و کارآمد در جعبه‌ابزار مهندسان تضمین کیفیت (QA) برای دستیابی به این هدف، تست انتقال حالت (State Transition Testing) است. این تکنیک، که ریشه در نظریه ماشین‌های حالت متناهی (Finite State Machines – FSM) دارد، به ما امکان می‌دهد تا رفتار دینامیک یک سیستم نرم‌افزاری را بر اساس تغییر حالت‌های آن در پاسخ به رویدادها یا ورودی‌های مختلف، به طور سیستماتیک مدل‌سازی و آزمایش کنیم.
این مقاله به صورت جامع به بررسی تست انتقال حالت، مؤلفه‌های کلیدی آن، تکنیک‌های مدل‌سازی مرتبط (نمودارها و جداول انتقال حالت)، مراحل اجرا، مزایا، محدودیت‌ها و کاربردهای عملی آن می‌پردازد. هدف ما ارائه یک راهنمای کامل برای درک عمیق این تکنیک و نحوه استفاده مؤثر از آن برای بهبود کیفیت نرم‌افزار است.
تست انتقال حالت چیست؟ درک عمیق مبانی
تست انتقال حالت یک تکنیک تست جعبه سیاه (Black-box testing) است که در آن، رفتار سیستم بر اساس “حالت” فعلی و “رویداد” یا ورودی دریافتی، مورد آزمایش قرار می‌گیرد. فرض اصلی این است که سیستم در هر لحظه در یکی از تعداد محدودی حالت مشخص قرار دارد و با وقوع رویدادهای خاص، می‌تواند از یک حالت به حالت دیگر منتقل شود. این انتقال ممکن است با انجام “اقدامی” (Action) همراه باشد.
به عبارت ساده‌تر، تست انتقال حالت به سوالات زیر پاسخ می‌دهد:
- سیستم در حال حاضر در چه وضعیتی (حالتی) قرار دارد؟
- چه رویدادها یا ورودی‌هایی می‌توانند باعث تغییر وضعیت سیستم شوند؟
- پس از وقوع یک رویداد خاص، سیستم به کدام وضعیت جدید منتقل می‌شود؟
- آیا در حین این انتقال، اقدام خاصی توسط سیستم انجام می‌شود؟
این تکنیک به ویژه برای سیستم‌هایی مفید است که رفتار آن‌ها به شدت به تاریخچه رویدادها و وضعیت فعلی بستگی دارد (State-dependent systems). به عنوان مثال، رفتار یک دستگاه خودپرداز (ATM) به شدت وابسته به این است که آیا کارت وارد شده، رمز عبور تأیید شده، یا عملیات قبلی با موفقیت انجام شده است یا خیر.
مؤلفه‌های کلیدی در تست انتقال حالت
برای درک و اجرای مؤثر تست انتقال حالت، باید با چهار مؤلفه اصلی آن آشنا باشیم:
- حالات (States): وضعیت‌های متمایز و قابل تشخیصی که سیستم می‌تواند در آن‌ها قرار داشته باشد. هر حالت نشان‌دهنده یک شرایط خاص در چرخه عمر سیستم است.
- مثال: در یک سیستم لاگین: “وارد نشده (Logged Out)”، “در انتظار رمز عبور (Awaiting Password)”، “وارد شده (Logged In)”، “قفل شده (Locked)”.
- مثال: در یک مدیا پلیر: “متوقف (Stopped)”، “در حال پخش (Playing)”، “مکث شده (Paused)”.
- رویدادها (Events): ورودی‌ها، شرایط یا محرک‌هایی که باعث می‌شوند سیستم تلاش کند از یک حالت به حالت دیگر منتقل شود. رویدادها می‌توانند اقدامات کاربر (کلیک دکمه، وارد کردن متن)، پیام‌های سیستمی (تایم‌اوت، دریافت داده) یا تغییرات محیطی باشند.
- مثال: در سیستم لاگین: “وارد کردن نام کاربری”، “وارد کردن رمز عبور صحیح”، “وارد کردن رمز عبور غلط”، “کلیک روی دکمه خروج”، “اتمام زمان مجاز”.
- مثال: در مدیا پلیر: “کلیک روی دکمه پخش”، “کلیک روی دکمه مکث”، “کلیک روی دکمه توقف”، “رسیدن به انتهای فایل”.
- انتقالات (Transitions): نمایانگر حرکت از یک حالت به حالت دیگر در پاسخ به یک رویداد خاص هستند. هر انتقال، یک مسیر ممکن بین دو حالت را نشان می‌دهد. ممکن است برای یک رویداد خاص، انتقالی تعریف نشده باشد (سیستم در همان حالت باقی می‌ماند یا خطا می‌دهد).
- مثال: در سیستم لاگین: انتقال از “وارد نشده” به “در انتظار رمز عبور” با رویداد “وارد کردن نام کاربری معتبر”. انتقال از “در انتظار رمز عبور” به “وارد شده” با رویداد “وارد کردن رمز عبور صحیح”.
- اقدامات (Actions): فعالیت‌ها یا خروجی‌هایی که سیستم در نتیجه یک انتقال انجام می‌دهد. اقدامات اختیاری هستند؛ یعنی یک انتقال ممکن است هیچ اقدام مرتبطی نداشته باشد.
- مثال: در سیستم لاگین: پس از انتقال به حالت “وارد شده”، اقدام می‌تواند “نمایش پیام خوشامدگویی” یا “ایجاد نشست کاربری” باشد. پس از انتقال به حالت “قفل شده”، اقدام می‌تواند “نمایش پیام حساب قفل شد” باشد.
تکنیک‌های مدل‌سازی رفتار در تست انتقال حالت
برای پیاده‌سازی تست انتقال حالت، ابتدا باید رفتار سیستم را با استفاده از مدل‌های مناسب، بصری یا ساختاریافته کنیم. دو تکنیک اصلی برای این مدل‌سازی وجود دارد:

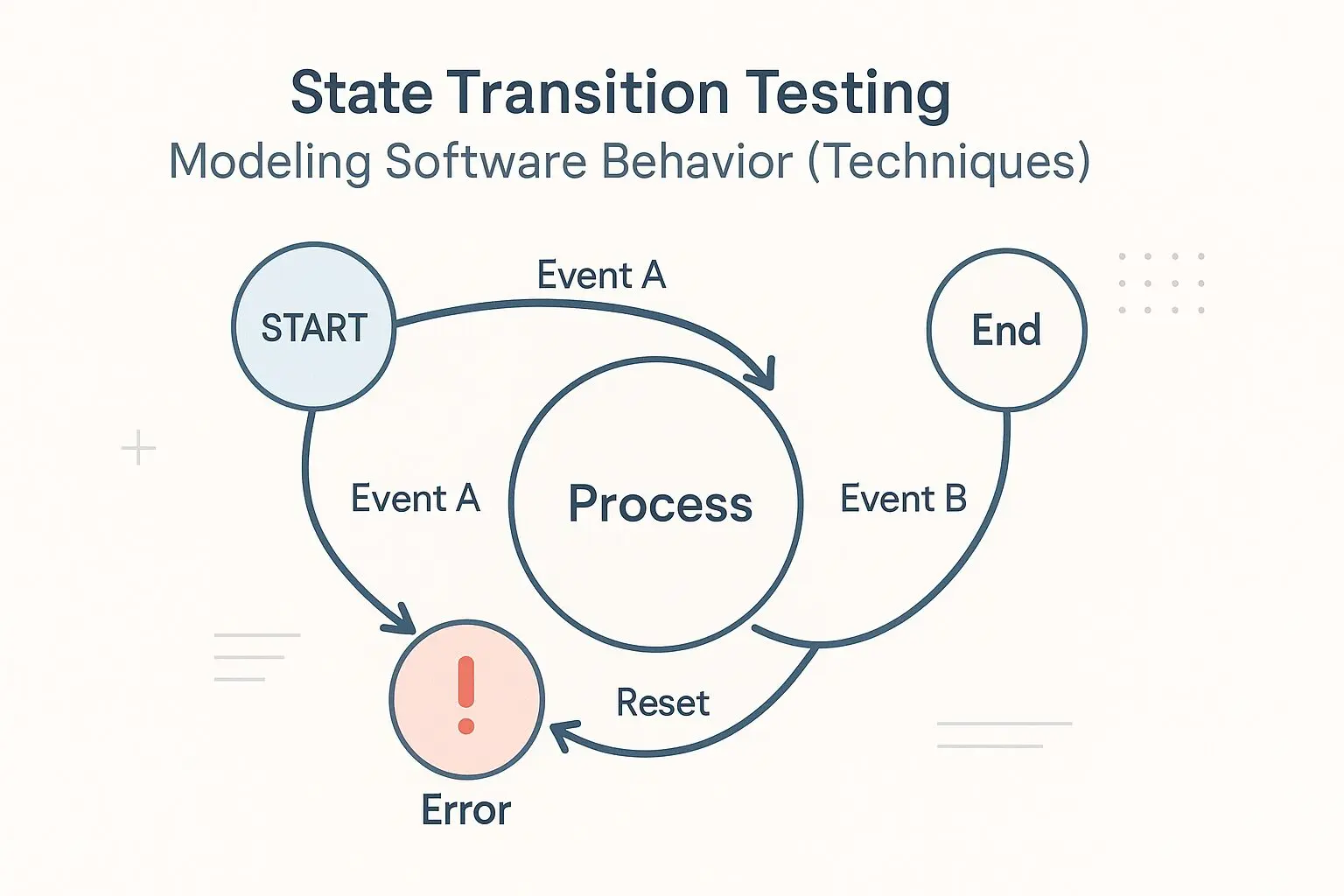

- نمودار انتقال حالت (State Transition Diagram):
- تعریف: یک نمایش گرافیکی و بصری از حالات، انتقالات، رویدادها و اقدامات سیستم. این نمودارها درک رفتار کلی سیستم را بسیار آسان می‌کنند.
- اجزاء:
- دایره‌ها یا مستطیل‌های گرد: نمایانگر حالات سیستم.
- پیکان‌ها (Arrows): نمایانگر انتقالات بین حالات.
- برچسب روی پیکان‌ها: معمولاً شامل “رویداد [شرط] / اقدام” است. بخش شرط (Guard condition) اختیاری است و مشخص می‌کند که انتقال تنها در صورت برقراری یک شرط خاص رخ می‌دهد. بخش اقدام نیز اختیاری است.
- حالت شروع: معمولاً با یک دایره توپر کوچک یا یک پیکان بدون مبدأ مشخص می‌شود.
- حالت پایانی (اختیاری): معمولاً با یک دایره توپر که دور آن یک دایره دیگر قرار دارد، مشخص می‌شود.
- مزایا: درک سریع و آسان رفتار سیستم، شناسایی بصری مسیرهای ممکن و حلقه‌ها، ابزار ارتباطی خوب بین اعضای تیم.
- معایب: برای سیستم‌های بسیار پیچیده با تعداد زیادی حالت و انتقال، ممکن است شلوغ و غیرقابل مدیریت شود.
- جدول انتقال حالت (State Transition Table):
- تعریف: یک نمایش جدولی و ساختاریافته از تمام حالات، رویدادها، انتقالات و اقدامات ممکن. این جدول به طور سیستماتیک تمام ترکیب‌های ممکن حالت فعلی و رویداد را لیست می‌کند.
- ساختار:
- سطرها: معمولاً نمایانگر حالت‌های فعلی سیستم هستند.
- ستون‌ها: معمولاً نمایانگر رویدادهای ممکن هستند.
- سلول‌های جدول: تقاطع هر سطر و ستون، نشان‌دهنده نتیجه ترکیب آن حالت و رویداد است. این نتیجه معمولاً شامل “حالت بعدی” و “اقدام(های) انجام شده” است. در صورت عدم امکان انتقال یا بروز خطا، این موضوع نیز در سلول مربوطه ذکر می‌شود (مثلاً با علامت ‘-‘ یا ‘Error’).
- مزایا: پوشش سیستماتیک تمام ترکیبات حالت-رویداد، شناسایی آسان انتقالات نامعتبر یا فراموش‌شده، مبنای مستقیم برای استخراج موارد تست (Test Cases)، مناسب برای سیستم‌های پیچیده.
- معایب: ممکن است به اندازه نمودار، شهودی و قابل درک نباشد، به خصوص برای افراد غیرفنی. ایجاد و نگهداری آن برای سیستم‌های بزرگ می‌تواند زمان‌بر باشد.
انتخاب بین نمودار و جدول: اغلب از هر دو تکنیک به صورت مکمل استفاده می‌شود. نمودار برای درک کلی و ارتباطات اولیه مفید است، در حالی که جدول برای تحلیل دقیق، پوشش کامل و استخراج موارد تست، کارایی بیشتری دارد.
مراحل اجرای تست انتقال حالت: از مدل‌سازی تا اجرا
اجرای تست انتقال حالت یک فرآیند ساختاریافته است که شامل مراحل زیر می‌شود:
- شناسایی حالات سیستم: تمام وضعیت‌های متمکن و معنادار سیستم را شناسایی و تعریف کنید. این مرحله نیازمند درک عمیق از عملکرد و مشخصات نرم‌افزار است.
- شناسایی رویدادها و اقدامات: تمام ورودی‌ها، محرک‌ها و شرایطی که می‌توانند باعث تغییر حالت شوند (رویدادها) و همچنین خروجی‌ها یا فعالیت‌های ناشی از انتقالات (اقدامات) را مشخص کنید.
- ایجاد مدل انتقال حالت: با استفاده از نمودار انتقال حالت یا جدول انتقال حالت (یا هر دو)، روابط بین حالات، رویدادها، انتقالات و اقدامات را مدل‌سازی کنید.
- استخراج موارد تست (Test Cases): بر اساس مدل ایجاد شده، موارد تست را طراحی کنید. هدف، پوشش دادن جنبه‌های مختلف مدل است. سطوح مختلفی از پوشش تست در تست انتقال حالت قابل تعریف است:
- پوشش تمام حالات (All States Coverage): اطمینان از اینکه هر حالت حداقل یک بار در تست‌ها بازدید می‌شود. این سطح پوشش ضعیف‌ترین است.
- پوشش تمام انتقالات (All Transitions Coverage / 0-Switch Coverage): اطمینان از اینکه هر انتقال تعریف شده در مدل، حداقل یک بار اجرا می‌شود. این سطح، متداول‌ترین و معمولاً حداقل سطح پوشش قابل قبول است.
- پوشش تمام مسیرهای طول ۱ (All 1-Switch Coverage): اطمینان از اینکه تمام توالی‌های ممکن از دو انتقال متوالی (مثلاً از حالت A به B و سپس به C) تست می‌شوند.
- پوشش تمام مسیرهای طول N (All N-Switch Coverage): پوشش تمام توالی‌های ممکن از N+1 انتقال متوالی. با افزایش N، تعداد موارد تست به شدت افزایش می‌یابد.
- پوشش تمام مسیرهای ممکن (All Paths Coverage): سعی در پوشش تمام مسیرهای ممکن از حالت شروع تا حالت پایانی. این سطح پوشش معمولاً برای سیستم‌های پیچیده غیرعملی است.
- اجرای موارد تست: موارد تست طراحی شده را بر روی نرم‌افزار اجرا کنید.
- ثبت نتایج و گزارش خطاها: نتایج اجرای تست‌ها را ثبت کرده و هرگونه مغایرت بین رفتار واقعی سیستم و رفتار مورد انتظار (طبق مدل) را به عنوان خطا (Defect/Bug) گزارش دهید.
مزایای کلیدی استفاده از تست انتقال حالت
به کارگیری تست انتقال حالت مزایای قابل توجهی در فرآیند تضمین کیفیت نرم‌افزار به همراه دارد:
- مدل‌سازی واضح رفتار پیچیده: امکان نمایش بصری و قابل فهم رفتار سیستم، حتی در سناریوهای پیچیده حالت‌محور.
- پوشش تست سیستماتیک: کمک به طراحی موارد تست به گونه‌ای که انتقالات و حالات کلیدی سیستم پوشش داده شوند و از قلم افتادن سناریوهای مهم جلوگیری شود.
- شناسایی زودهنگام خطاها: مدل‌سازی انتقال حالت می‌تواند در مراحل اولیه طراحی و تحلیل انجام شود و به شناسایی ابهامات یا تناقضات در مشخصات سیستم کمک کند، پیش از آنکه کدنویسی آغاز شود.
- کشف خطاهای منطقی: این تکنیک در یافتن خطاهایی که به ترتیب وقوع رویدادها یا وضعیت فعلی سیستم بستگی دارند، بسیار مؤثر است.
- مناسب برای سیستم‌های رویداد-محور (Event-Driven): کارایی بالا در تست سیستم‌هایی که عملکرد آن‌ها عمدتاً توسط رویدادهای خارجی یا داخلی هدایت می‌شود (مانند رابط‌های کاربری گرافیکی (GUI)، سیستم‌های تعبیه‌شده (Embedded Systems)، پروتکل‌های ارتباطی).
محدودیت‌ها و چالش‌های تست انتقال حالت
با وجود مزایای فراوان، تست انتقال حالت با محدودیت‌ها و چالش‌هایی نیز روبرو است:
- پیچیدگی در سیستم‌های بزرگ: برای سیستم‌هایی با تعداد بسیار زیاد حالات و انتقالات، ایجاد و نگهداری مدل (نمودار یا جدول) می‌تواند بسیار پیچیده و زمان‌بر شود (State Explosion Problem).
- دشواری در شناسایی تمام حالات: شناسایی تمام حالات ممکن یک سیستم، به خصوص در سیستم‌های پیچیده یا با مستندات ناقص، می‌تواند چالش‌برانگیز باشد.
- تمرکز بر کنترل جریان، نه داده: این تکنیک عمدتاً بر روی منطق انتقال بین حالات تمرکز دارد و به تنهایی برای تست مقادیر داده ورودی یا محاسبات پیچیده درون یک حالت، کافی نیست. باید با تکنیک‌های دیگری مانند تحلیل مقادیر مرزی (Boundary Value Analysis) و کلاس‌های هم‌ارزی (Equivalence Partitioning) ترکیب شود.
- عدم پوشش همزمانی: مدل استاندارد انتقال حالت به‌طور مستقیم مسائل مربوط به همزمانی (Concurrency) و تعامل بین چندین فرآیند یا نخ (Thread) را پوشش نمی‌دهد، مگر اینکه مدل‌های پیچیده‌تری مانند Statecharts استفاده شوند.
چه زمانی باید از تست انتقال حالت استفاده کنیم؟
تست انتقال حالت در سناریوهای زیر بیشترین کاربرد و اثربخشی را دارد:
- زمانی که رفتار سیستم به وضعیت فعلی و تاریخچه رویدادها بستگی دارد.
- برای تست سیستم‌هایی با تعداد محدودی حالت مشخص و انتقالات واضح بین آن‌ها.
- در تست ماژول‌ها یا کامپوننت‌هایی که منطق حالت‌محور دارند (مانند ماشین‌های حالت).
- برای تست رابط‌های کاربری گرافیکی (GUI) که دارای حالت‌های مختلفی هستند (مثلاً پنجره‌های مختلف، فعال/غیرفعال بودن دکمه‌ها).
- در تست سیستم‌های تعبیه‌شده (Embedded Systems) مانند کنترل‌کننده‌های دستگاه‌ها، سیستم‌های ناوبری، لوازم خانگی هوشمند.
- برای تست پروتکل‌های ارتباطی که وضعیت اتصال و تبادل پیام را مدیریت می‌کنند.
- در مدل‌سازی و تست گردش کار (Workflows) در سیستم‌های تجاری.
مثال عملی ساده: تست انتقال حالت برای سیستم لاگین
فرض کنید یک سیستم لاگین ساده با حالات زیر داریم:
- S1: صفحه لاگین اولیه (کاربر وارد نشده)
- S2: انتظار رمز عبور (نام کاربری معتبر وارد شده)
- S3: کاربر با موفقیت وارد شده (لاگین موفق)
- S4: تلاش ناموفق (نام کاربری یا رمز عبور نامعتبر)
- S5: حساب قفل شده (پس از چند تلاش ناموفق)
رویدادها:
- E1: وارد کردن نام کاربری معتبر
- E2: وارد کردن نام کاربری نامعتبر
- E3: وارد کردن رمز عبور صحیح
- E4: وارد کردن رمز عبور غلط (اولین یا دومین بار)
- E5: وارد کردن رمز عبور غلط (سومین بار)
- E6: کلیک روی دکمه خروج (Logout)
- E7: تایم‌اوت
اقدامات:
- A1: نمایش فیلد رمز عبور
- A2: نمایش پیام “نام کاربری نامعتبر”
- A3: نمایش صفحه اصلی کاربر + ایجاد نشست
- A4: نمایش پیام “رمز عبور نامعتبر” + افزایش شمارنده تلاش ناموفق
- A5: نمایش پیام “حساب قفل شد” + قفل کردن حساب
- A6: پاک کردن نشست + نمایش صفحه لاگین
جدول انتقال حالت (بخشی از آن):
| حالت فعلی | رویداد | حالت بعدی | اقدام(ها) |
|---|---|---|---|
| S1 | E1 | S2 | A1 |
| S1 | E2 | S4 | A2 |
| S1 | E3 | S1 | – (انتقال نامعتبر) |
| … | … | … | … |
| S2 | E3 | S3 | A3 |
| S2 | E4 | S4 | A4 |
| S2 | E5 | S5 | A5 |
| … | … | … | … |
| S3 | E6 | S1 | A6 |
| … | … | … | … |
| S4 | E1 | S2 | A1 |
| S4 | E2 | S4 | A2 |
| … | … | … | … |
| S5 | (همه) | S5 | – (حساب قفل است) |
بر اساس این جدول، می‌توان موارد تست برای پوشش انتقالات طراحی کرد. مثلاً:
- تست ۱ (E1 -> E3): شروع از S1 -> اعمال E1 (نام کاربری معتبر) -> انتظار S2 و A1 -> اعمال E3 (رمز عبور صحیح) -> انتظار S3 و A3.
- تست ۲ (E1 -> E4 -> E1 -> E4 -> E1 -> E5): شروع از S1 -> E1 -> S2 -> E4 -> S4 -> E1 -> S2 -> E4 -> S4 -> E1 -> S2 -> E5 -> S5 و A5.
نتیجه‌گیری: جایگاه تست انتقال حالت در تضمین کیفیت
تست انتقال حالت یک ابزار ارزشمند و قدرتمند برای مدل‌سازی، تحلیل و تست رفتار دینامیک سیستم‌های نرم‌افزاری، به ویژه آن‌هایی که منطق حالت‌محور دارند، به شمار می‌رود. با استفاده از نمودارها و جداول انتقال حالت، تیم‌های تضمین کیفیت می‌توانند به طور سیستماتیک رفتار سیستم را در پاسخ به رویدادهای مختلف بررسی کرده و از پوشش مناسب سناریوهای کلیدی اطمینان حاصل کنند. اگرچه این تکنیک دارای محدودیت‌هایی است و باید در کنار سایر روش‌های تست استفاده شود، اما توانایی آن در کشف خطاهای منطقی مرتبط با توالی رویدادها و وضعیت سیستم، آن را به یکی از ارکان مهم در دستیابی به نرم‌افزاری با کیفیت بالا و قابل اعتماد تبدیل کرده است. درک عمیق و به‌کارگیری صحیح تست انتقال حالت می‌تواند به طور قابل توجهی به کاهش ریسک‌ها و افزایش رضایت کاربران نهایی منجر شود.
سوالات متداول (FAQ)
- تست انتقال حالت دقیقاً چیست؟
- تست انتقال حالت یک تکنیک تست نرم‌افزار (از نوع جعبه سیاه) است که رفتار سیستم را بر اساس تغییر وضعیت‌های (حالات) آن در پاسخ به ورودی‌ها یا رویدادهای خاص، مدل‌سازی و آزمایش می‌کند. هدف آن اطمینان از صحت انتقالات بین حالات و اقدامات مرتبط با آن‌ها است.
- تفاوت اصلی بین نمودار انتقال حالت و جدول انتقال حالت چیست؟
- نمودار انتقال حالت یک نمایش گرافیکی و بصری از حالات و انتقالات است که برای درک کلی رفتار سیستم عالی است. جدول انتقال حالت یک نمایش جدولی و ساختاریافته است که تمام ترکیبات ممکن حالت-رویداد را به طور سیستماتیک لیست می‌کند و برای تحلیل دقیق و استخراج موارد تست مناسب‌تر است، به خصوص در سیستم‌های پیچیده.
- مهم‌ترین مزیت استفاده از تست انتقال حالت چیست؟
- یکی از مهم‌ترین مزایا، توانایی مدل‌سازی واضح و تست سیستماتیکِ رفتارهای پیچیده‌ای است که به وضعیت فعلی سیستم و تاریخچه رویدادها بستگی دارند. این امر به کشف خطاهای منطقی که با روش‌های دیگر به سختی یافت می‌شوند، کمک می‌کند.
- چه زمانی بهتر است از تست انتقال حالت استفاده کنیم؟
- این تکنیک به ویژه برای سیستم‌هایی با حالات محدود و مشخص، سیستم‌های رویداد-محور (مانند GUI ها، پروتکل‌ها)، سیستم‌های تعبیه‌شده، و هر نرم‌افزاری که رفتار آن به شدت به وضعیت قبلی یا فعلی‌اش وابسته است، بسیار مناسب و مؤثر است.
- آیا تست انتقال حالت یک تکنیک تست جعبه سفید است یا جعبه سیاه؟
- تست انتقال حالت عمدتاً به عنوان یک تکنیک تست جعبه سیاه در نظر گرفته می‌شود، زیرا تمرکز آن بر روی ورودی‌ها و خروجی‌ها (رفتار خارجی) سیستم است بدون نیاز به دانستن جزئیات پیاده‌سازی داخلی (کد). با این حال، دانش اولیه از طراحی و حالات ممکن سیستم (که می‌تواند از مستندات یا تحلیل کد به دست آید) برای مدل‌سازی مؤثر ضروری است.
